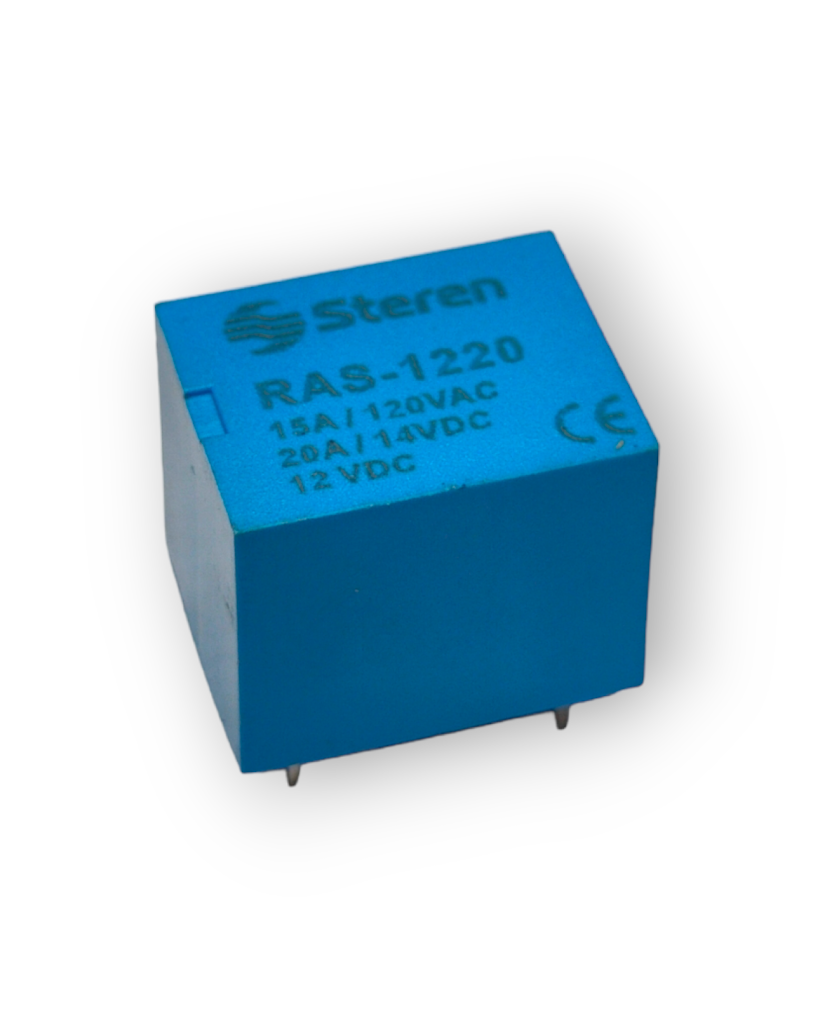

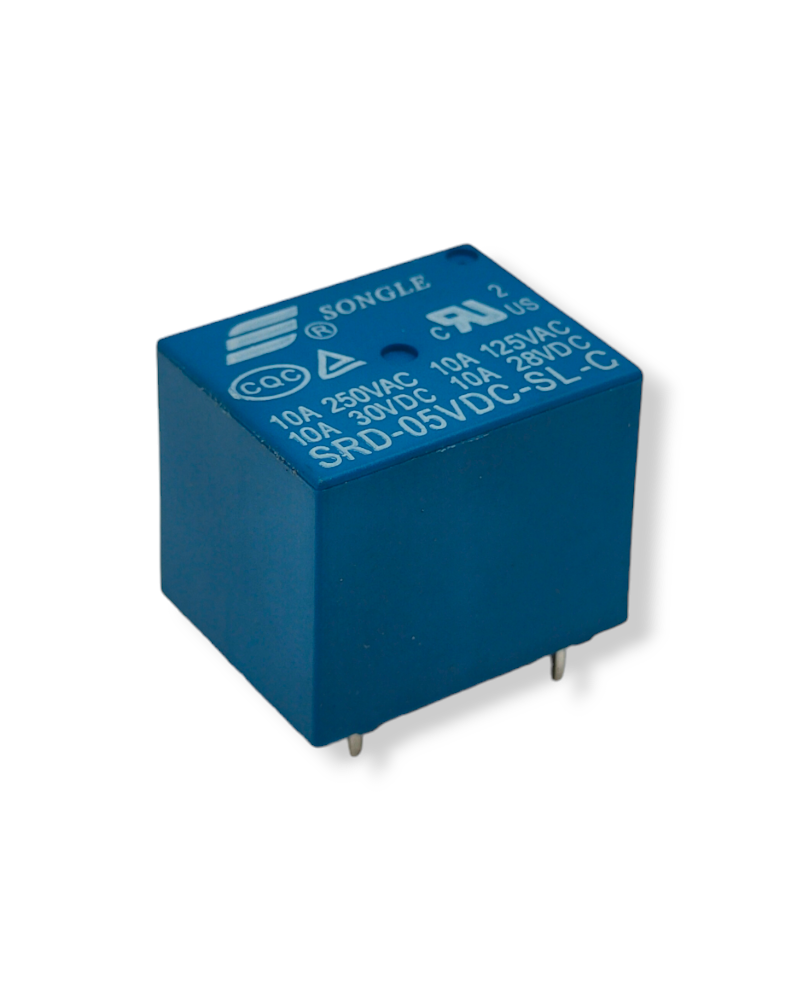

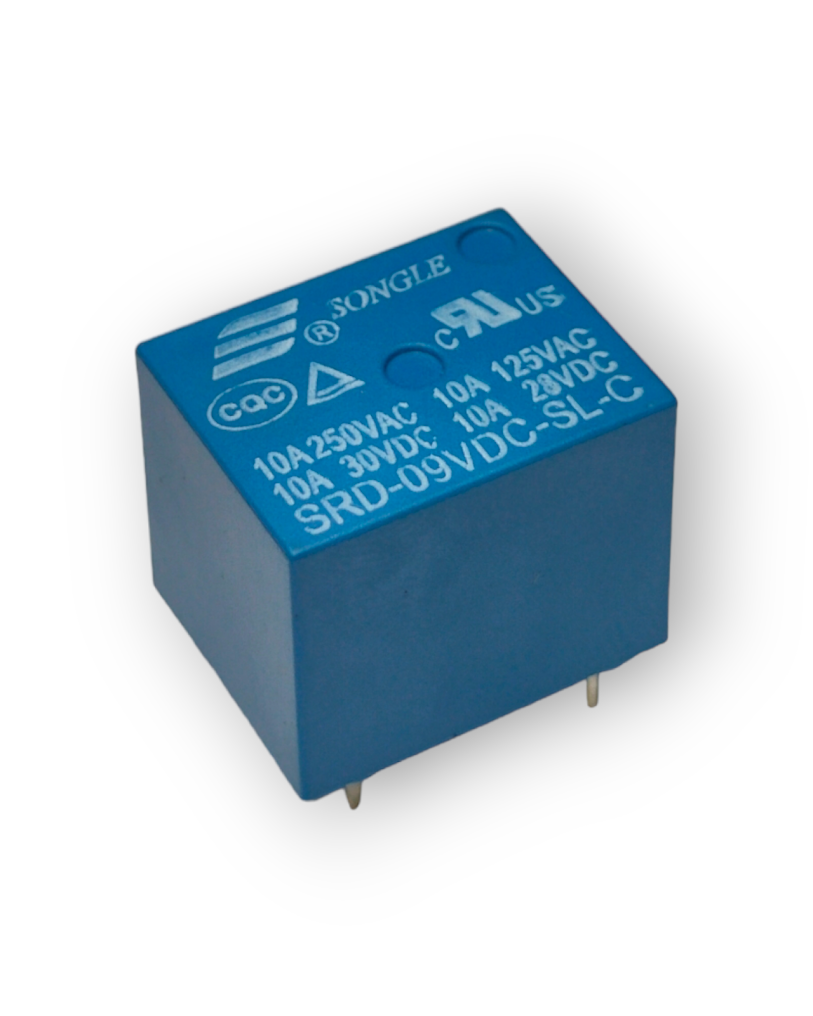

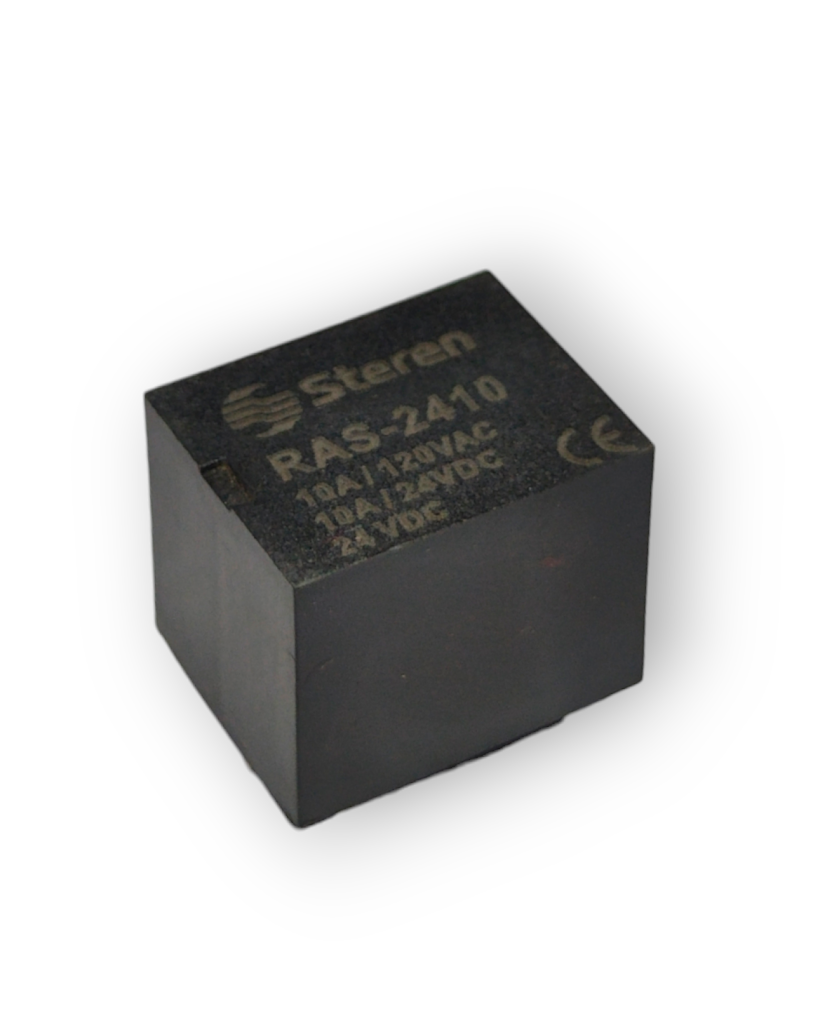

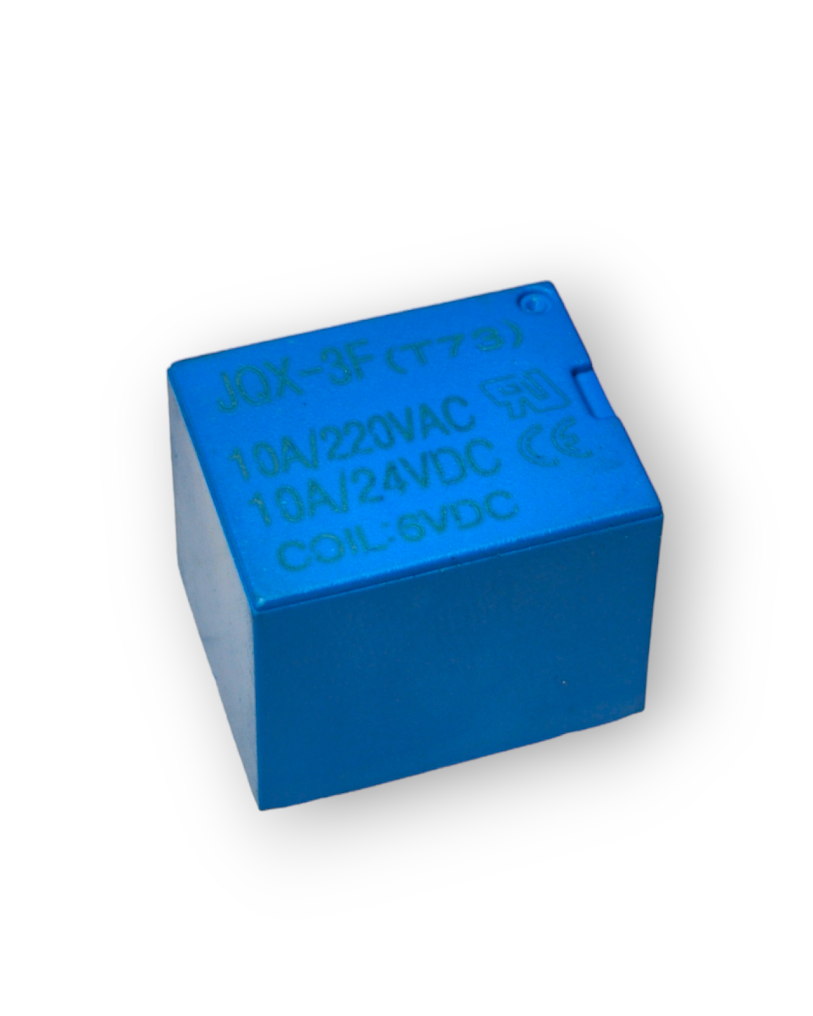

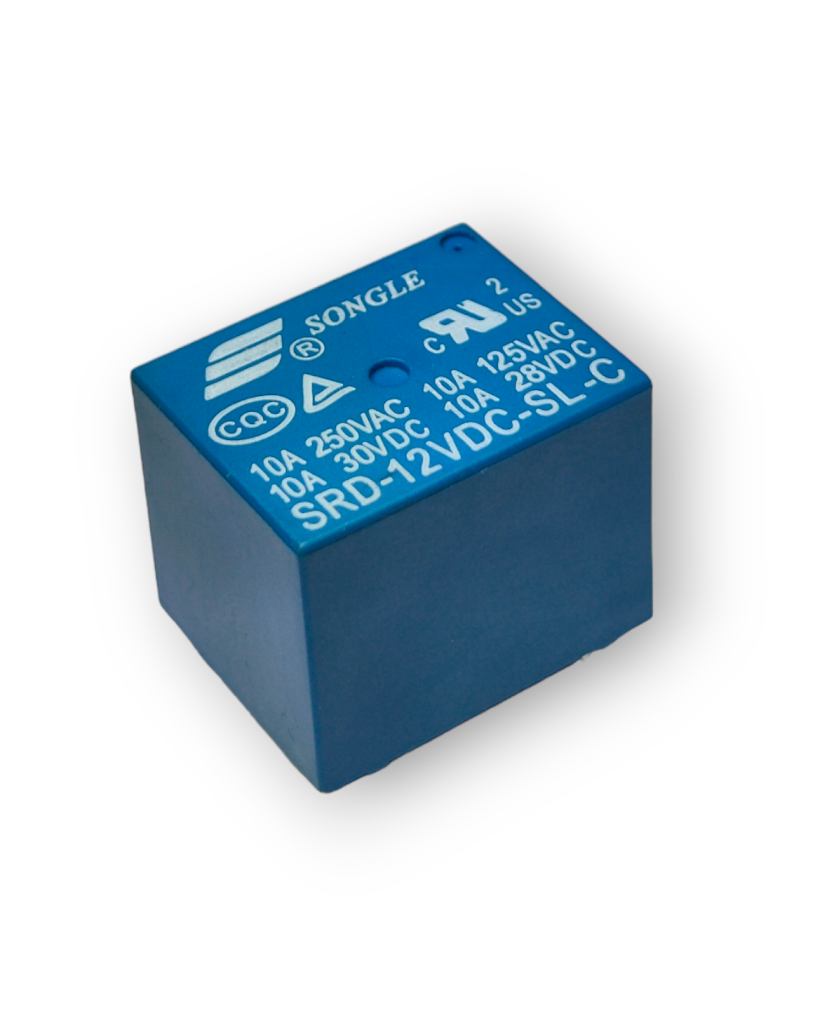

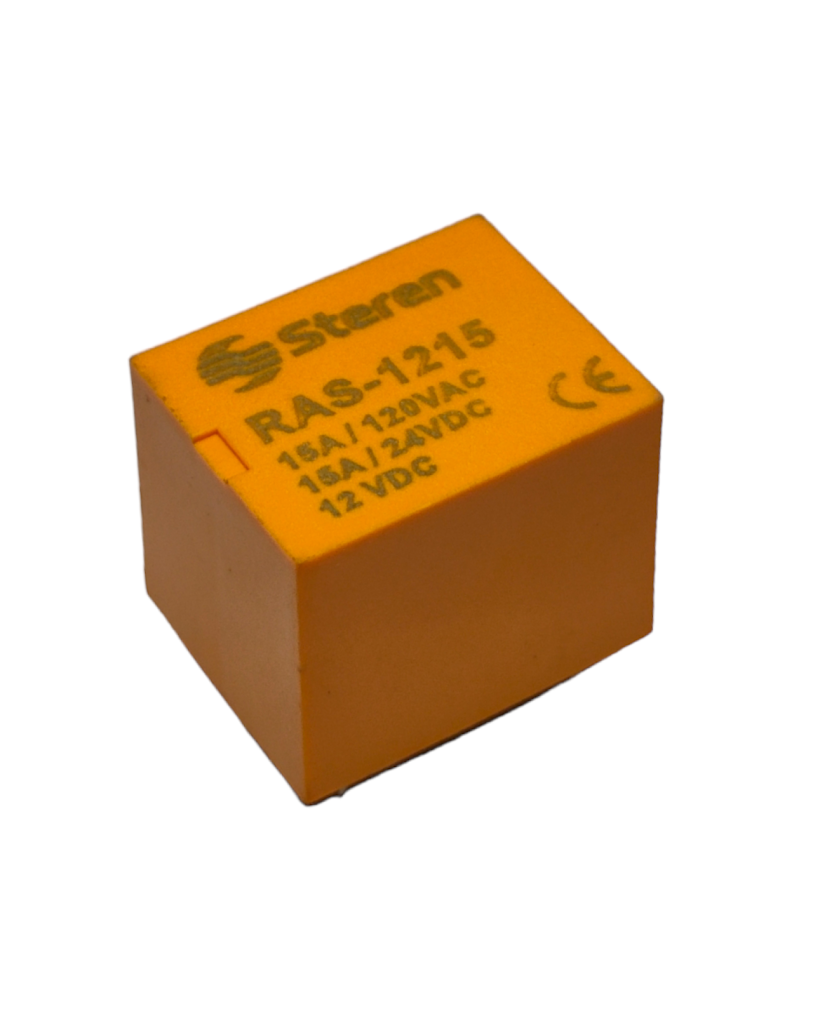

Relevador relay 5 pines diferentes valores

• Pines: 5
• Contacto: SPDT
• Voltaje y Corriente Máx. Carga:
  • AC: 240V / 10A ó 125V / 10A
  • DC: 30V / 10A ó 28V / 10A
• Corriente nominal en bobina 75mA
• Expectativa de vida: 100,000 accionamientos
• Temperatura de operación -25℃ a 70 ℃
• Dimensiones : 1.91cm X 1.55cm X 1.53cm (L * W * H)
• Peso: 10g
• Material de Shell: plástico

Conexión para energizar a la bobina de control con VCD :

• Pin1: Terminal de bobina
• Pin2: Terminal de bobina

Conexión para ingresar  VCA / VCD y dispositivo a controlar :

• Pin3: Contacto común o central (C)
• Pin4: Contacto normalmente cerrado (NC)
• Pin5: Contacto normalmente abierto (NO)
