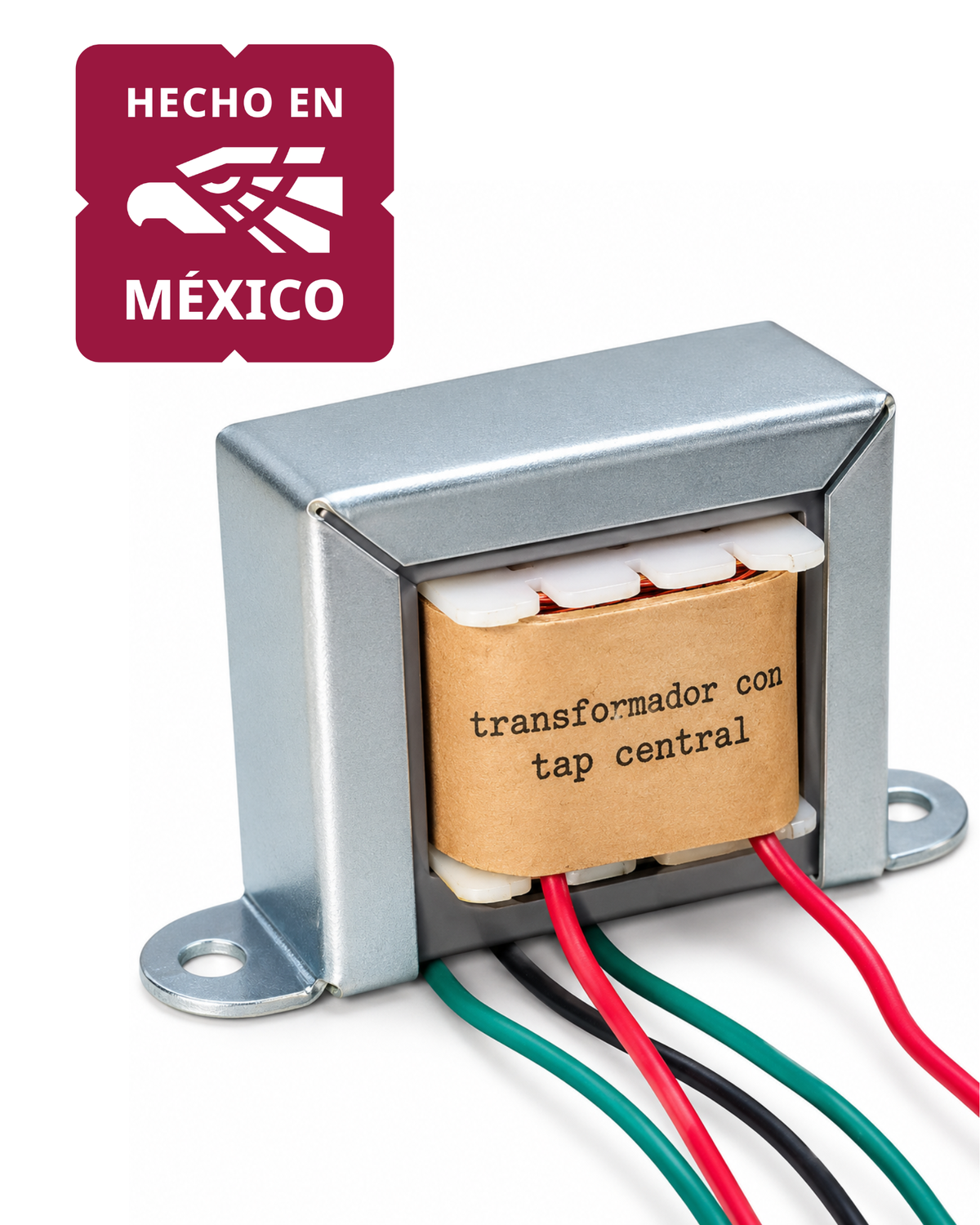

Guía de Ensamblaje: Kit de Transformador

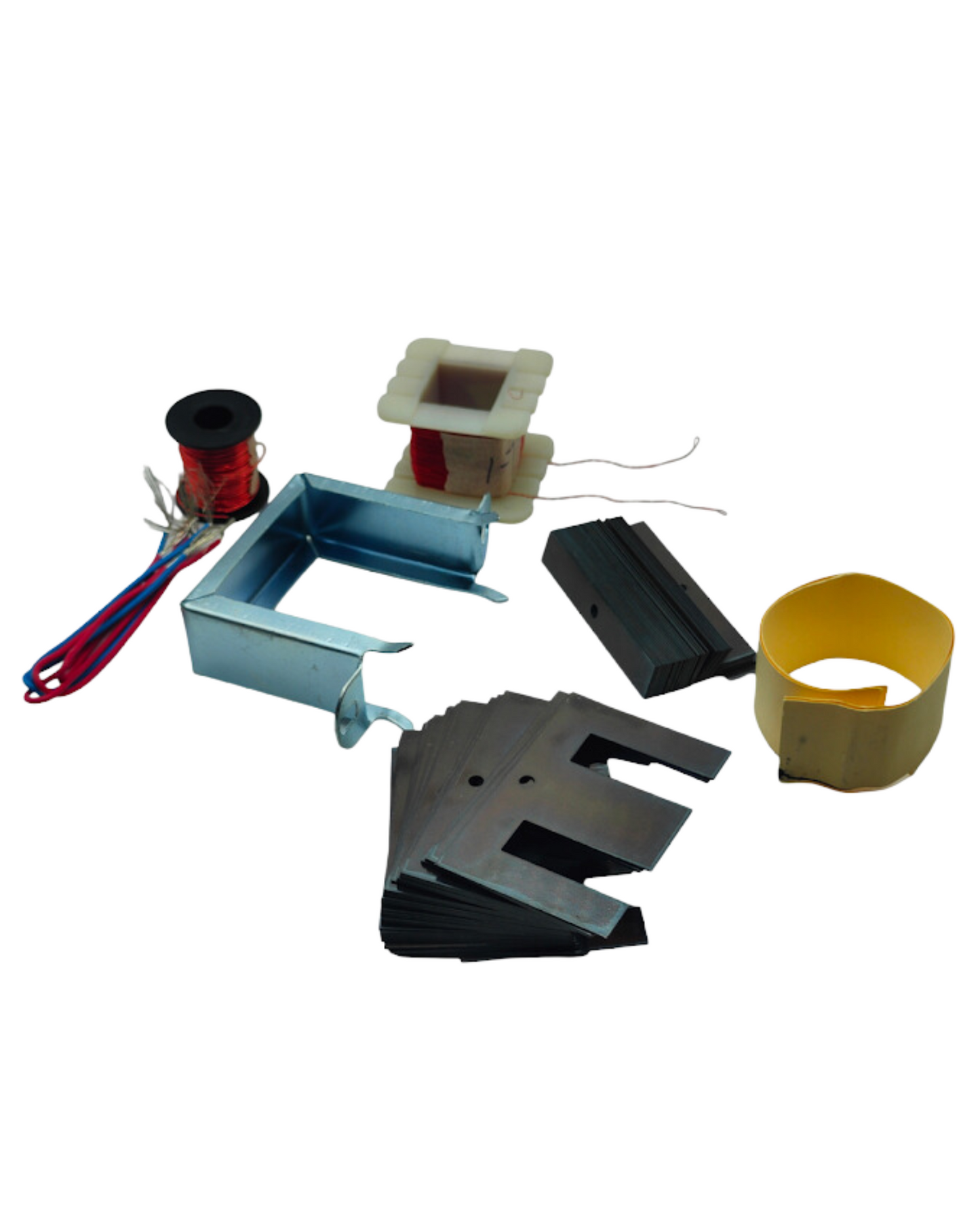

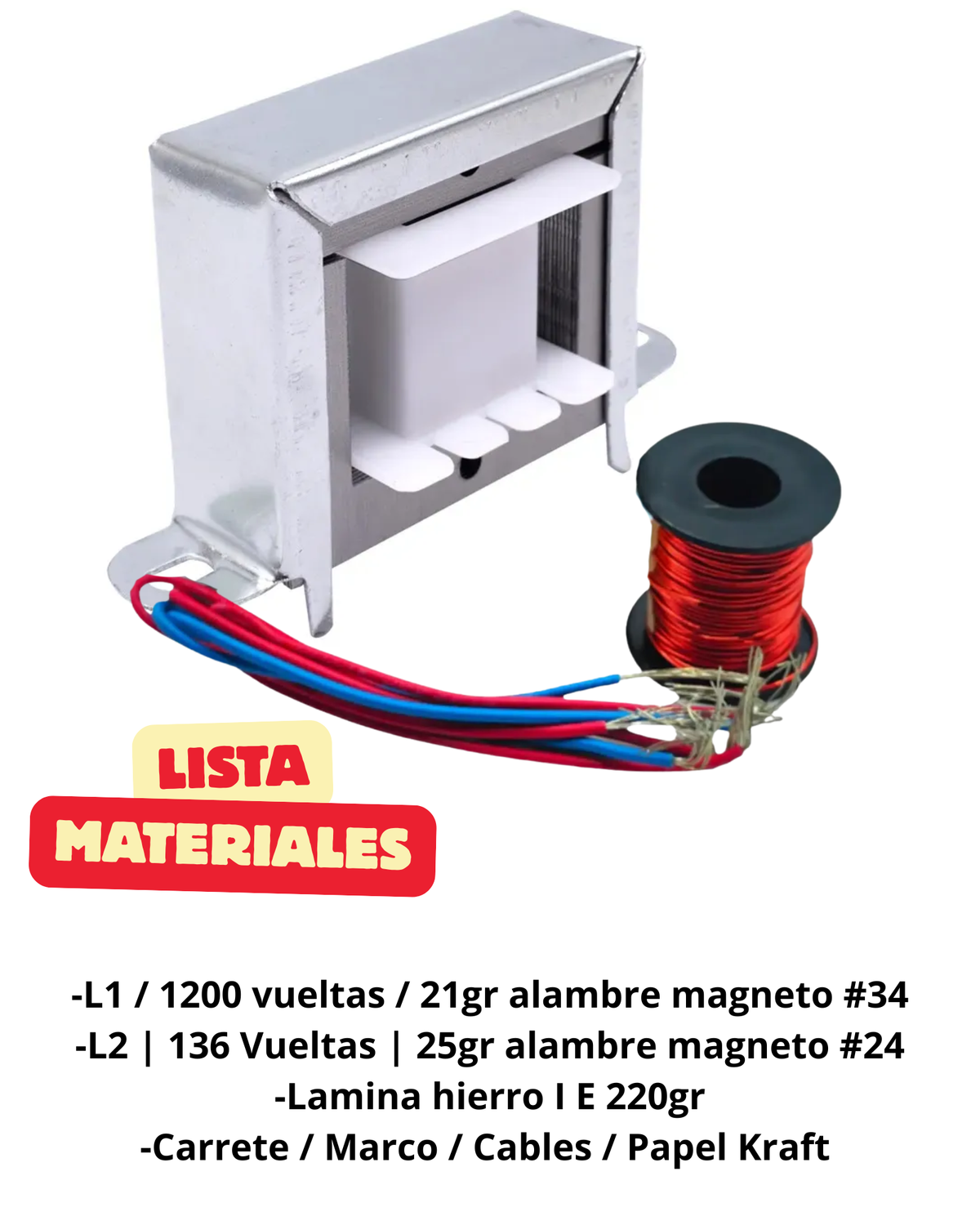

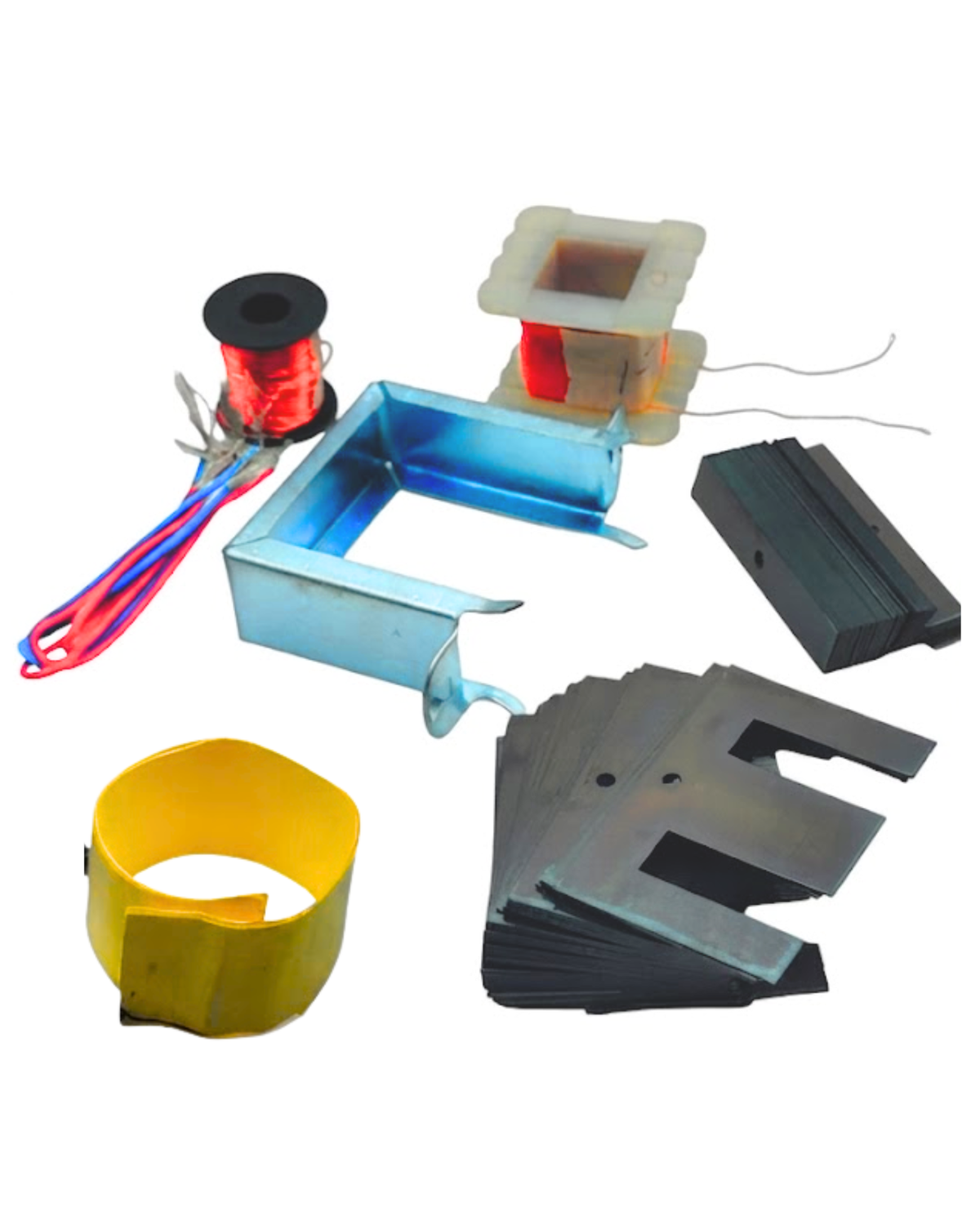

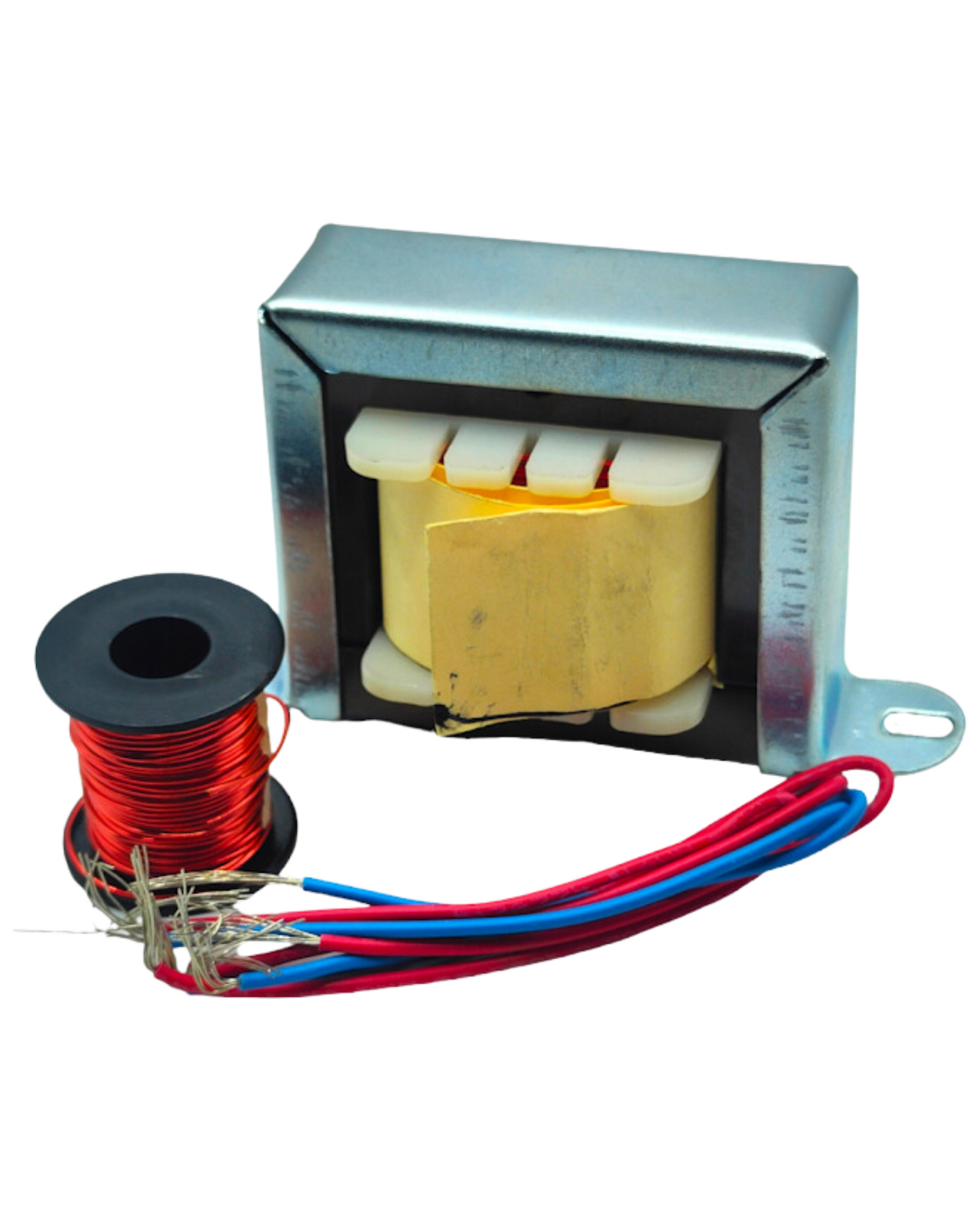

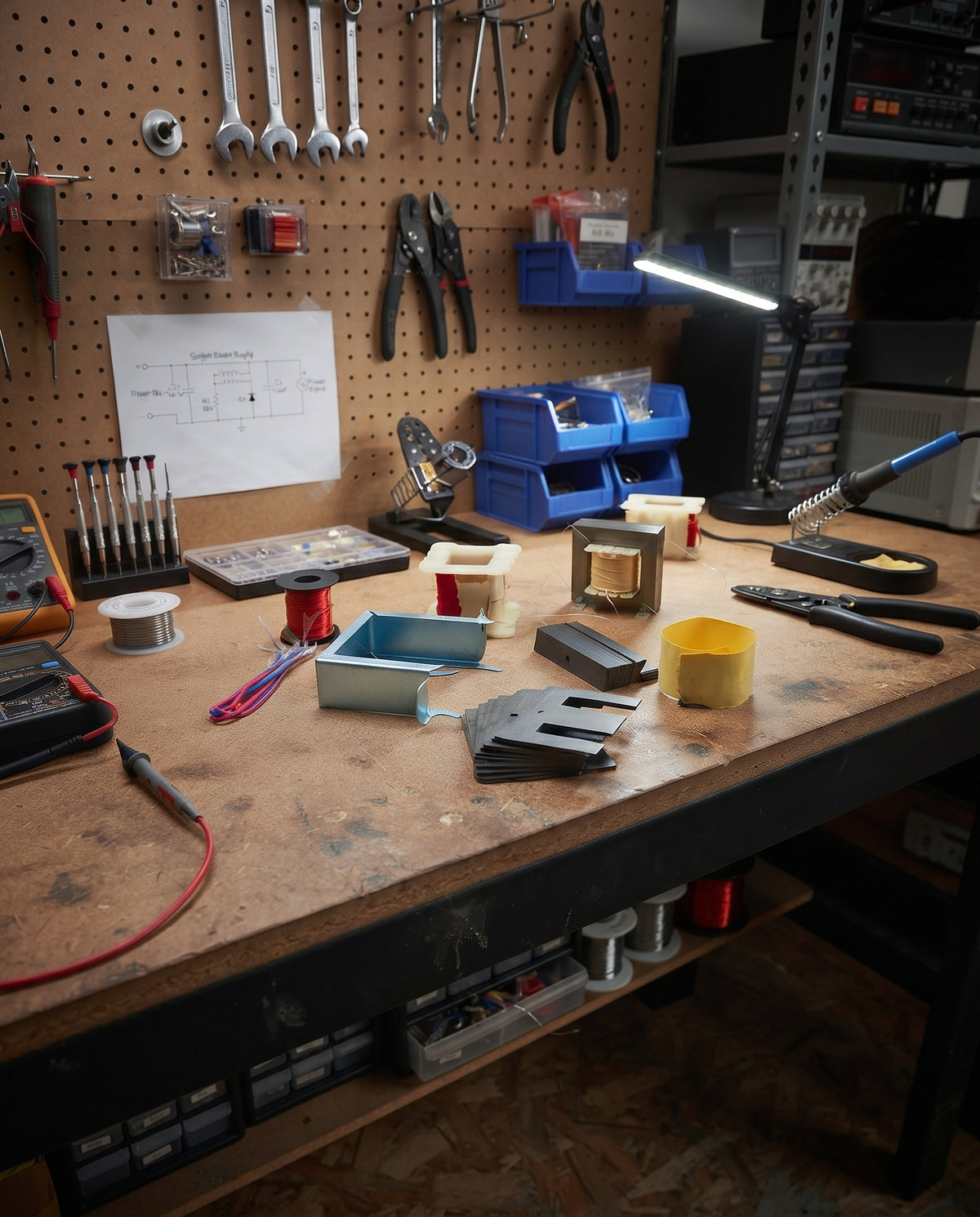

📦 Lista de Componentes Incluidos

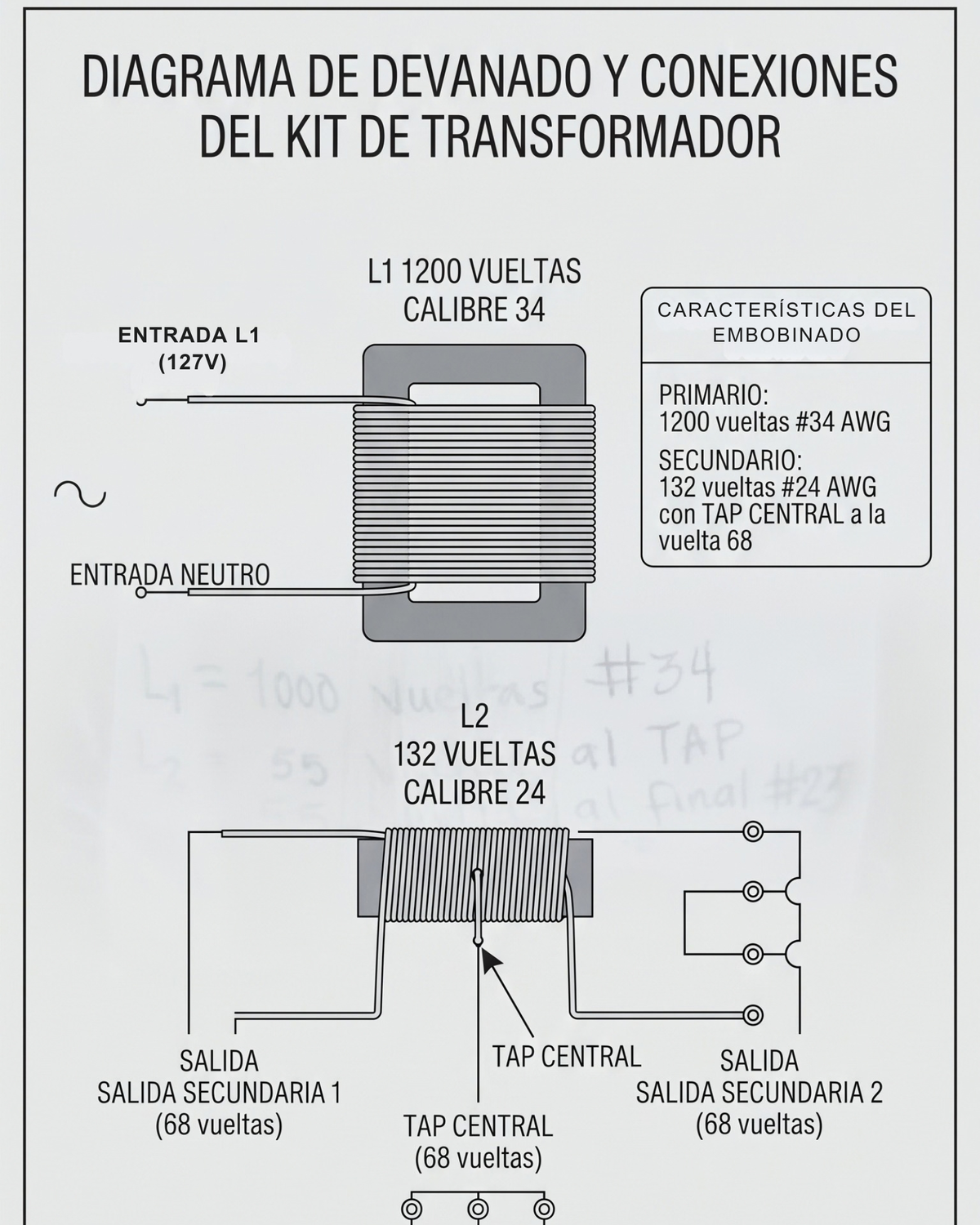

• Carrete con bobinas: Incluye el devanado primario (1200 vueltas de calibre 34) y el devanado secundario (132 vueltas de calibre 24 con tap central a las 68 vueltas).


• Núcleo de hierro: Juego de láminas metálicas para el circuito magnético.


• Marco de aluminio: Estructura de soporte y sujeción.


• Cables de cobre: Conductores para las entradas (primario) y salidas de corriente (secundario).


• Cartulina especial: Material para el aislamiento final, protección y presentación estética.



🛠️ Paso a Paso para el Ensamblaje

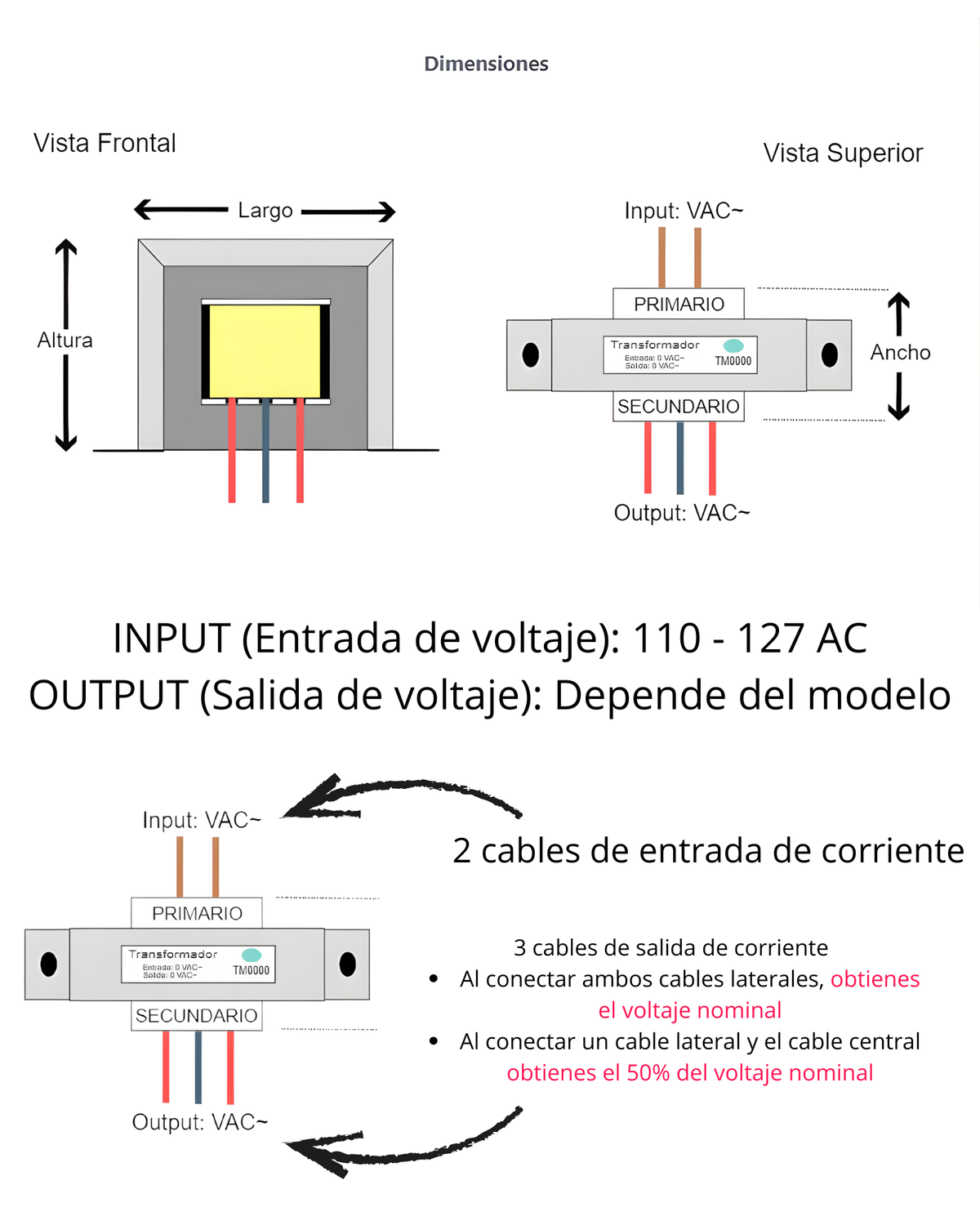

1. Preparación y Verificación de Conexiones

• Identifica las terminales de los devanados en el carrete:


  • Las puntas correspondientes al primario (calibre 34).


  • Las puntas y la derivación central (tap central a la vuelta 68) del secundario (calibre 24).


• Conecta y suelda con cuidado los cables de cobre a los hilos de salida de las bobinas correspondientes, asegurando un buen contacto eléctrico y aislando las uniones si es necesario.



2. Inserción del Núcleo de Hierro

• Toma las láminas para el núcleo de hierro y comienza a introducirlas una a una por el centro del carrete (ventana interior) de forma alternada (formando un entrelazado firme para evitar vibraciones y pérdidas magnéticas).


• Asegúrate de llenar por completo la ventana del carrete con todas las láminas provistas hasta que el paquete quede compacto y ajustado.



3. Colocación del Marco de Aluminio

• Coloca el marco de aluminio alrededor del núcleo de hierro ya armado para fijar y presionar las láminas firmemente.


• Ajusta los elementos de sujeción del marco para que el núcleo quede completamente rígido y sin juego.



4. Acabado Final y Protección

• Envuelve el exterior del transformador utilizando la cartulina provista.


• Este paso no solo le da el toque final estético y profesional a tu kit, sino que también ofrece una capa adicional de protección mecánica para las bobinas exteriores.



💡 Recomendaciones Finales

• Prueba de continuidad: Antes de energizar tu transformador, te sugerimos utilizar un multímetro para verificar la continuidad en las bobinas y confirmar que no existan cortos circuitos accidentales.


• Manejo: Manipula con cuidado los hilos finos (especialmente el calibre 34 del primario) para evitar rupturas durante la instalación de los cables.
