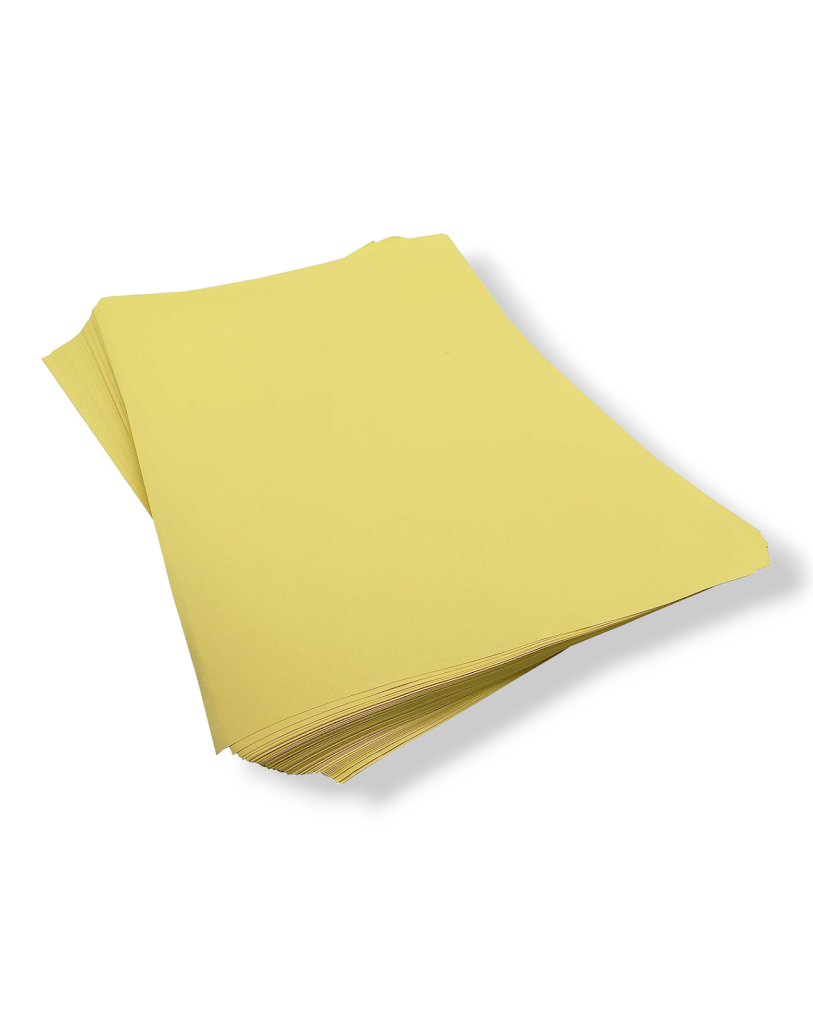

Hoja Transfer Amarilla Para Circuitos PCB Tamaño Carta

Hoja Transfer Amarilla Para Circuitos PCB Tamaño Carta

$ 10.00 MXN
$ 10.00 MXN
Oferta Agotado
Impuesto incluido. Los gastos de envío se calculan en la pantalla de pago.
Logo Mercado Pago

Paga en hasta 12 meses sin tarjeta de crédito.

Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

317 en existencias
  • Garantía PayPal
  • Compra facil y seguro
  • Envios de 2 a 7 dias habiles

Especificaciones:

  • Uso: Transferencia para circuitos impresos
  • Presentación: Hoja
  • Color: Blanca
  • Dimensiones de la hoja: 27.94 cm X 21.59 cm

Instrucciones de uso:

  1. Diseña  tu circuito en computadora y lo imprimes en una hoja de transferencia para circuito impreso, ten en cuenta que al manipular estas hojas no debes mancharlas de grasa ni humedecerlas con el sudor de las manos, te recomendamos tomarlas por las orillas. La impresora, debe ser LASER, si lo intentas en otro tipo de impresoras NO VA A FUNCIONAR.  Visualiza antes de imprimir, si tu impresión se hizo en espejo.
  2. Recorta tu diseño para que quede del tamaño de la placa de cobre a la que vas a transferir la impresión.
  3. Coloca sobre la placa de cobre, completamente limpia, que no tenga manchas de grasa o cedazos y centra bien la impresión recortada.
  4. Te recomendamos que trabajes sobre alguna superficie no flamable y que sea segura para aplicar calor para no permitir daños a la mesa o a los alrededores donde estés trabajando.
  5. Con la plancha caliente y con mucho cuidado plancha tu diseño con la impresión sobre el cobre con mucho cuidado durante 1 minuto.
  6. Deja enfriar tu diseño unos minutos. Observarás como se comienza a abombar o levantar en las partes de la hoja de transferencia en las que no hay impresión.
  7. Sumerge las placas con la hoja en agua de la llave y observa como el aspecto va cambiando.
  8. Retira del agua las tarjetas y frota con los dedos (no con las uñas) para retirar las fibras de la hoja de transferencia hasta dejar brillosas las partes de cobre y sin residuos blancos. Retira la hoja bien mojada lentamente y ve frotando con los dedos los residuos, hasta limpiar por completo el circuito teniendo cuidado de remover las partes blancas que han quedado entre las pistas de cobre que se encuentras muy juntas a las mismas.
  9. Corroe con Cloruro Férrico tu circuito y recuerda de seguir las buenas prácticas ambientales para evitar contaminación.
  10. Remueve el toner de la impresión con un algodón y acetona.
  11. Tu circuito está listo para perforarse o para soldar componentes.
