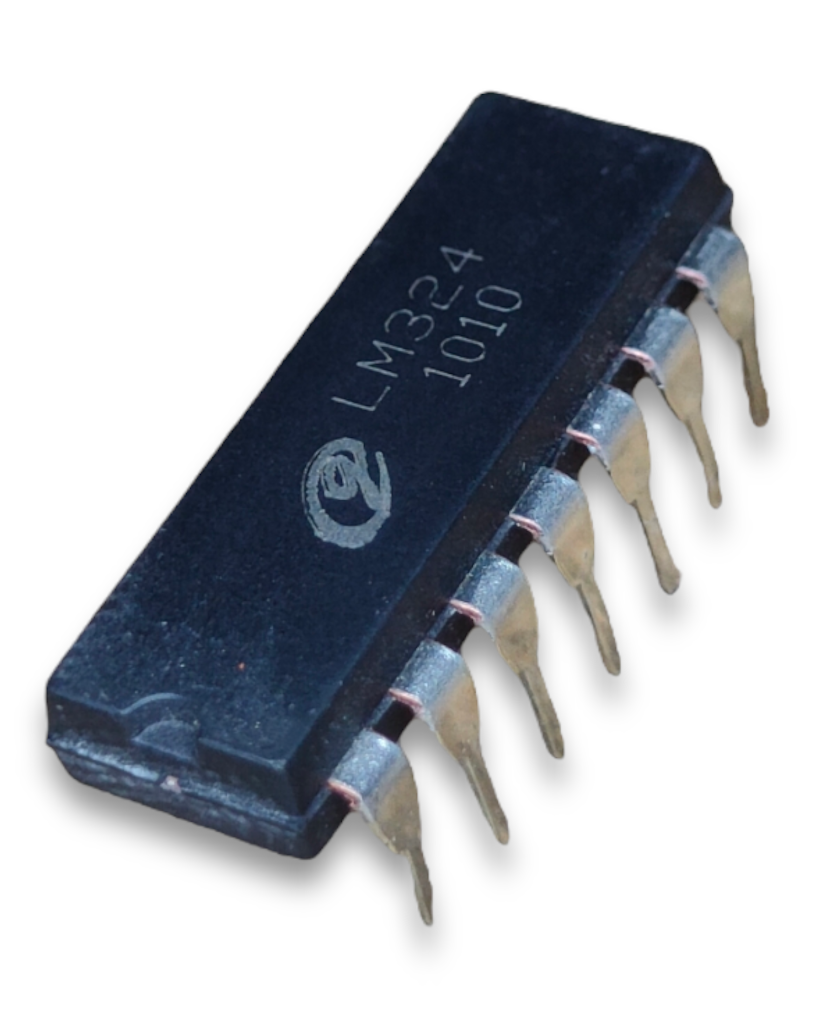

Circuito Integrado LM324

Especificaciones:

• Tipo: Alta ganancia
• Número de amplificadores: 4
• Tensión de alimentación mínima: ± 3 V
• Tensión de alimentación máxima: ± 32 V
• Suministro de corriente: 50 mA
• Disipación de potencia: 500 mW
• Ancho de banda: 1.2 MHz
• Amplificador de ancho de banda: 1.2 MHz
• Velocidad de precesión: 0.5 V/us
• Proporción de rechazo de modo común: 65 dB – 80 dB
• Voltaje de compensación de entrada: 3 mV
• Corriente de suministro operativo: 175 uA
• Polarización de entrada de tensión: 100 nA
• Corriente de salida: 30 mA
• DB de ganancia de voltaje: 106.02 dB
• Tensión de modo común: – 1.5 V (1/2 W)
• Velocidad de cambio (Slew Rate):  0.5V/µs
• Temperatura mínima de funcionamiento: 0°C
• Temperatura máxima de funcionamiento: 70°C
• Encapsulado DIP
• 14 pines
