¿Te has preguntado alguna vez qué es un diodo👀, cuál es su función y cómo se relaciona con los puentes de diodos😟? ¡Prepárate para descubrir todo lo que necesitas saber sobre estos componentes electrónicos esenciales! 🚀
¿Qué es y cómo funciona? 🧪
Un diodo es un componente electrónico que permite el paso de la corriente eléctrica en una sola dirección➡️. Imagina que es una especie de "puerta"🚪 que solo se abre en una dirección➡️, bloqueando el paso de la corriente en sentido contrario⚡. Esta característica lo hace invaluable en una variedad de aplicaciones electrónicas. 🌟
Un diodo está compuesto por dos materiales semiconductores⬅️➡️, típicamente silicio, que forman una unión PN✅. Esta unión crea una barrera que permite el flujo de corriente solo cuando se aplica un voltaje en la dirección correcta✅. Los dos extremos del diodo se conocen como el ánodo y el cátodo. 🔋
Función del diodo ⚡
La principal función del diodo es permitir el paso de la corriente en una sola dirección➡️. Esto se conoce como rectificación👀. Los diodos se utilizan para convertir corriente alterna (CA) en corriente continua (CC), una función crucial en la mayoría de los dispositivos electrónicos. 📟
Tipos de diodos y sus aplicaciones 🌟
-
✅Diodo rectificador 🔄
Este es el tipo de diodo más común, utilizado para convertir CA en CC. Los diodos rectificadores se encuentran en fuentes de alimentación y cargadores de baterías.🚗🔋
-
✅Diodo Zener 🛡️
El diodo Zener se utiliza para regular voltajes en un circuito. Permite que la corriente fluya en la dirección inversa cuando se alcanza un voltaje específico, protegiendo así los circuitos de sobrecargas.⚡
-
✅LED (Diodo Emisor de Luz) 💡
Los LEDs son diodos que emiten luz🔴🔵🟢 cuando pasa corriente a través de ellos. Son ampliamente utilizados en pantallas, indicadores y luces de bajo consumo. 🌟
¿Qué es un puente de diodos y cuál es su relación? 🔧
Un puente de diodos es un circuito que utiliza 4️⃣cuatro diodos para convertir CA en CC. Este tipo de circuito es esencial en la rectificación de corriente, especialmente en fuentes de alimentación. ⚡🌐

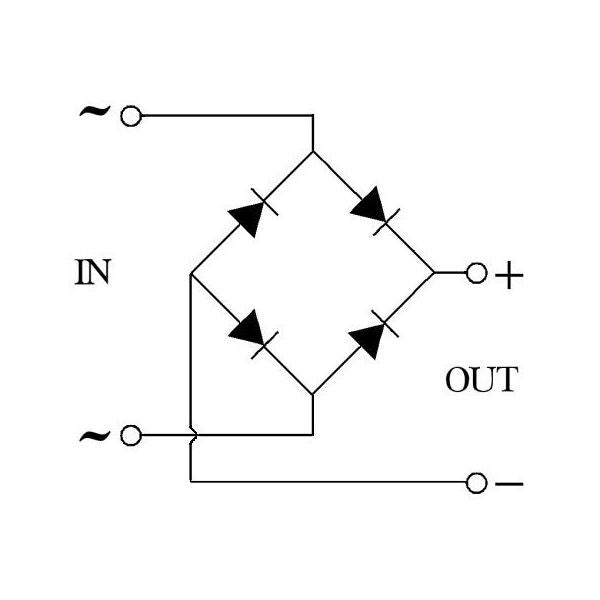

Cómo funciona un puente de diodos? 🛠️
El puente de diodos se compone de cuatro diodos dispuestos en una configuración de puente🌉. Cuando se aplica CA al circuito, los diodos se alternan para permitir que la corriente fluya en una sola dirección, convirtiendo efectivamente la corriente alterna en continua. 🔄
Componentes del puente de diodos 🔩
- ✅Cuatro diodos: Dispuestos en forma de puente para permitir la rectificación de corriente.
- ✅Fuente de CA: La corriente alterna que se va a rectificar.
- ✅Carga resistiva: Donde se aplicará la corriente continua resultante. 📟
Aplicaciones de los puentes de diodos 🏭
Los puentes de diodos se utilizan en una amplia variedad de aplicaciones👀, desde fuentes de alimentación en dispositivos electrónicos hasta cargadores de baterías y convertidores de energía. 🌟
Ventajas y desventajas de los diodos y puentes de diodos ⚖️
Ventajas 🌟
- ✅Eficiencia: Los diodos permiten una rectificación eficiente de la corriente.
- ✅Simplicidad: Los puentes de diodos son relativamente simples de implementar y utilizan componentes comunes.
- ✅Versatilidad: Los diodos y puentes de diodos se pueden utilizar en una amplia variedad de aplicaciones electrónicas. 🛠️
Desventajas ⚠️
- ❌Caída de voltaje: Los diodos tienen una caída de voltaje inherente que puede afectar la eficiencia del circuito.
- ❌Calentamiento: Los diodos pueden generar calor, lo que puede requerir disipación adicional en aplicaciones de alta corriente. 🔥
Cómo elegir el diodo adecuado para tu proyecto 🔍
Consideraciones clave 📝
- ✅Corriente máxima: Asegúrate de que el diodo puede manejar la corriente máxima esperada en tu circuito.⚡
- ✅Voltaje inverso máximo: Verifica que el diodo pueda soportar el voltaje inverso máximo que podría aplicarse.
- ✅Tipo de aplicación: Selecciona el tipo de diodo adecuado para tu aplicación específica (rectificación, regulación, emisión de luz, etc.). 🔧
Ejemplos de aplicaciones 🏭
- ✅Fuentes de alimentación: Utiliza diodos rectificadores para convertir CA en CC.👨🔧
- ✅Regulación de voltaje: Emplea diodos Zener para mantener un voltaje constante en tu circuito.
- ✅Indicadores luminosos: Implementa LEDs para mostrar el estado de tu dispositivo. 🌟
Conclusión 🌟
Los diodos son componentes esenciales en la electrónica⚡, permitiendo la rectificación de corriente y la protección de circuitos👀. Los puentes de diodos, por otro lado, son fundamentales para convertir corriente alterna en continua🎯 de manera eficiente. Al entender cómo funcionan y cómo se relacionan, puedes mejorar tus proyectos electrónicos y asegurar un rendimiento óptimo. 🚀🔧
