Puente de diodo ⚡ Como funciona? | Modelos mas comunes | Funciones del puente de diodos ⚡

Alguna vez te has preguntado cómo la corriente alterna (AC) que llega a tu casa se convierte en corriente continua (DC) para que tus dispositivos electrónicos funcionen? 🤔 Aquí es donde entran en acción los puentes de diodos, unos componentes electrónicos que son como los "traductores" de la electricidad. Pero, ¿qué son exactamente? ¿Para qué sirven? ¿Y por qué hay tantos tipos? ¡No te preocupes! En este artículo te lo explicamos todo, desde lo más básico hasta las diferencias entre los distintos tipos. 🚀🙌🏼

¿Qué es un puente de diodos y cuál es su función? 🛠️

Un puente de diodos es un circuito compuesto por cuatro o más diodos (esos pequeños componentes que permiten el flujo de la corriente en una sola dirección). Su función principal es convertir la corriente alterna (AC) en corriente continua (DC), un proceso conocido como rectificación. Esto es esencial porque la mayoría de los dispositivos electrónicos, como tu celular o tu laptop, necesitan corriente continua para funcionar. 📱💻

Nomenclatura de los Puentes Rectificadores

Los puentes rectificadores suelen tener un código que indica su corriente y voltaje máximo. Ejemplos comunes:

✅ KBPC5010 → Soporta hasta 50A y 1000V
✅ GBU406 → Soporta hasta 4A y 600V
✅ BR1010 → Soporta hasta 10A y 1000V

📌 Cómo leerlo:

• Primeros números o letras: Serie o familia del puente rectificador.
• Primeros dígitos: Capacidad de corriente (A).
• Últimos dígitos: Voltaje máximo en inversa (V).

Parámetros Clave para la Sustitución

• ✅Voltaje máximo (V) → Debe ser igual o mayor. Si el original era de 600V, puedes usar uno de 800V o 1000V, pero no uno de 400V.


• ✅Corriente máxima (A) → Debe ser igual o mayor. Si el original soportaba 4A, uno de 6A, funcionará sin problema.


• ✅Tipo de rectificación → Hay puentes de onda completa y de media onda, usa el mismo tipo.


• ✅Frecuencia de operación → Verifica si el circuito trabaja con 50Hz o 60Hz para evitar problemas.

2. Aspectos Físicos a Considerar⚠️

🛠 Tamaño y forma: Algunos puentes vienen en encapsulados diferentes, como DIP (redondos) o en bloque con patas (GBU, KBPC). Asegúrate de que el nuevo encaje en el PCB o usa cables para adaptarlo.

❄️ Disipación de calor: Si el nuevo puente tiene mayor capacidad de corriente, revisa si necesita disipador o ventilación extra.

• Ejemplo de sustitución correcta✅:📌
  Si tienes un GBU406 (4A, 600V) y lo sustituyes por un GBU608 (6A, 800V), no hay problema.


• Ejemplo de sustitución incorrecta❌:📌
  Si cambias un KBP210 (2A, 1000V) por un GBU406 (4A, 600V) en un circuito que necesita 1000V, podrías dañarlo.

Puentes de diodos más comunes y vendidos

1. Puente de diodos KBPC5010 (50A, 1000V)✨
   Usado en fuentes de alimentación de alta corriente y equipos industriales.




2. Puente de diodos KBPC3508 (35A, 800V)✨
   Común en aplicaciones de potencia media, como inversores y fuentes conmutadas.



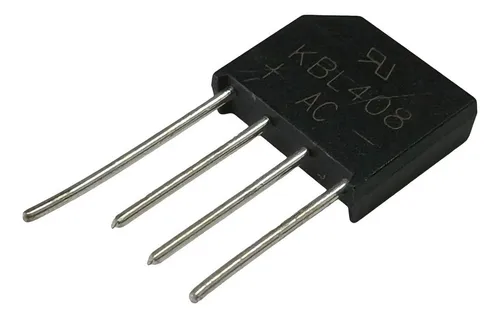

3. Puente de diodos KBL610 (6A, 1000V)✨
   Ideal para pequeños rectificadores en fuentes de alimentación de equipos electrónicos.





4. Puente de diodos DB107 (1A, 700V)✨
   Muy utilizado en fuentes de alimentación de baja corriente y circuitos de control. Ademas de proyectos escolares




5. Puente de diodos W10M (1.5A, 1000V)✨
   Aplicado en rectificación de corriente en circuitos pequeños y tarjetas electrónicas. Muy utilizado en practicas escolares de electronica




6. Puente de diodos GBU806 (8A, 600V)✨
   Usado en fuentes de poder de electrodomésticos y equipos de audio.




7. Puente de diodos RS607 (6A, 700V)✨
   Popular en circuitos de baja potencia y adaptadores de corriente.




8. Puente de diodos 2W04 (2A, 400V)
   Ideal para proyectos escolares y practicas.





Tipos de puentes de diodos: ¿Cuál es la diferencia? 🔄

No todos los puentes de diodos son iguales. Dependiendo de tus necesidades, puedes encontrar diferentes tipos. Aquí te explicamos los más comunes:

Puentes de diodos monofásicos vs. trifásicos ⚡

• Puentes de diodos monofásicos: Estos son los más comunes y se usan en circuitos de corriente alterna monofásica, como los que tienes en tu casa. Tienen cuatro diodos y son ideales para aplicaciones sencillas, como fuentes de alimentación de electrodomésticos. 🏠

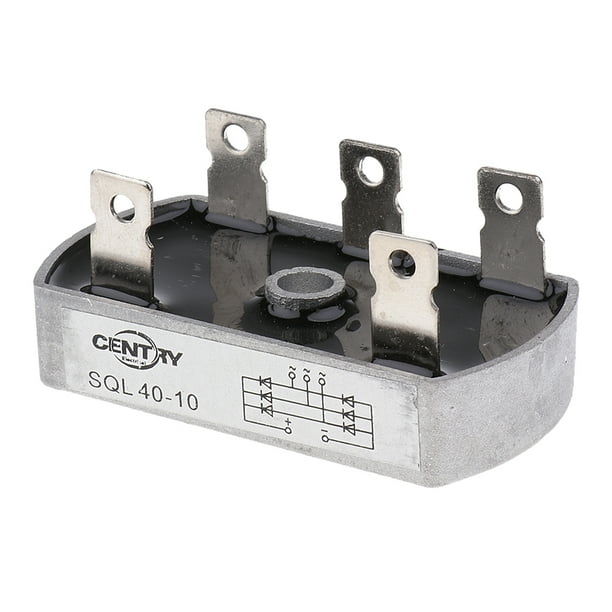

• Puentes de diodos trifásicos: Estos son más complejos y se usan en sistemas de corriente alterna trifásica, como los que se encuentran en industrias o motores grandes. Tienen seis diodos y son capaces de manejar mayores cantidades de energía. 🏭





Puentes de diodos lineales vs. no lineales 📈

• Puentes de diodos lineales: Estos son los más básicos y funcionan de manera "lineal", es decir, su respuesta es proporcional a la entrada. Son ideales para aplicaciones simples donde no se necesita mucha precisión, como lo son los proyectos escolares. 🛠️




• Puentes de diodos no lineales: Estos son más avanzados y se usan en aplicaciones donde se necesita una respuesta más precisa y rápida, como en sistemas de comunicación o electrónica de potencia. 🚀




¿Cómo funciona un puente de diodos? 🔧

El funcionamiento de un puente de diodos es más sencillo de lo que parece. Aquí te lo explicamos paso a paso☝️🥸:

1. Entrada de corriente alterna (AC): La corriente alterna entra al circuito.

2. Rectificación: Los diodos permiten que la corriente fluya en una sola dirección, eliminando los cambios de polaridad.

3. Salida de corriente continua (DC): La corriente que sale del puente de diodos es continua y lista para alimentar tus dispositivos. 🔋

Aplicaciones de los puentes de diodos 💡

Los puentes de diodos están en todas partes👀. Aquí te dejamos algunos ejemplos de dónde los puedes encontrar:

• Fuentes de alimentación: Para convertir la corriente alterna de la red eléctrica en corriente continua.




• Cargadores de dispositivos: Como los de tu celular o laptop.




• Electrónica de potencia: En sistemas industriales y motores eléctricos.




¿Cómo elegir el puente de diodos correcto? 🤔

Elegir el puente de diodos adecuado depende de varios factores. Aquí te dejamos una guía rápida:

1. Tipo de corriente: ¿Es monofásica o trifásica?

2. Voltaje y corriente: Asegúrate de que el puente de diodos soporte los valores que necesitas.

3. Aplicación: ¿Es para un proyecto sencillo o para algo más complejo?

4. Calidad: No te vayas por lo más barato. Un buen puente de diodos puede durarte años. 💪

Diferencias entre puente de diodos y rectificador de media onda 🌊

Otra duda común es la diferencia entre un puente de diodos y un rectificador de media onda. Aquí te la explicamos:

• Rectificador de media onda: Solo utiliza la mitad de la onda de la corriente alterna, lo que lo hace menos eficiente.




• Puente de diodos: Utiliza ambas mitades de la onda, lo que lo hace más eficiente y adecuado para la mayoría de las aplicaciones. 📊




Conclusión: Los puentes de diodos son esenciales en la electrónica moderna 🎯

Ahora que ya sabes qué son los puentes de diodos, cómo funcionan y cuáles son sus diferencias, estás listo para elegir el que mejor se adapte a tus necesidades. Ya sea que estés trabajando en un proyecto sencillo o en algo más complejo, estos componentes son clave para convertir la corriente alterna en continua. 🔌
